System BMS / Moduł BMS



to układ zarządzający działaniem baterii bądź magazynu opartego o ogniwa litowo-jonowe. Jest niezbędny dla prawidłowego działania każdego akumulatora.



Najważniejsze funkcje układu BMS to:



  • zabezpieczenie akumulatora przed przeładowaniem, które może prowadzić do trwałego uszkodzenia baterii lub wywołać niebezpieczne dla otoczenia skutki, np. pożar czy wybuch.
  • zapewnienie równomiernego stopnia naładowania poszczególnych ogniw, czyli zbalansowanie całego akumulatora.

Te funkcje powodują wydłużenie żywotności akumulatora. Przyczyniają się także do efektywniejszego wykorzystania jego całkowitej pojemności.

BUDOWA I FUNKCJE MODUŁU BMS

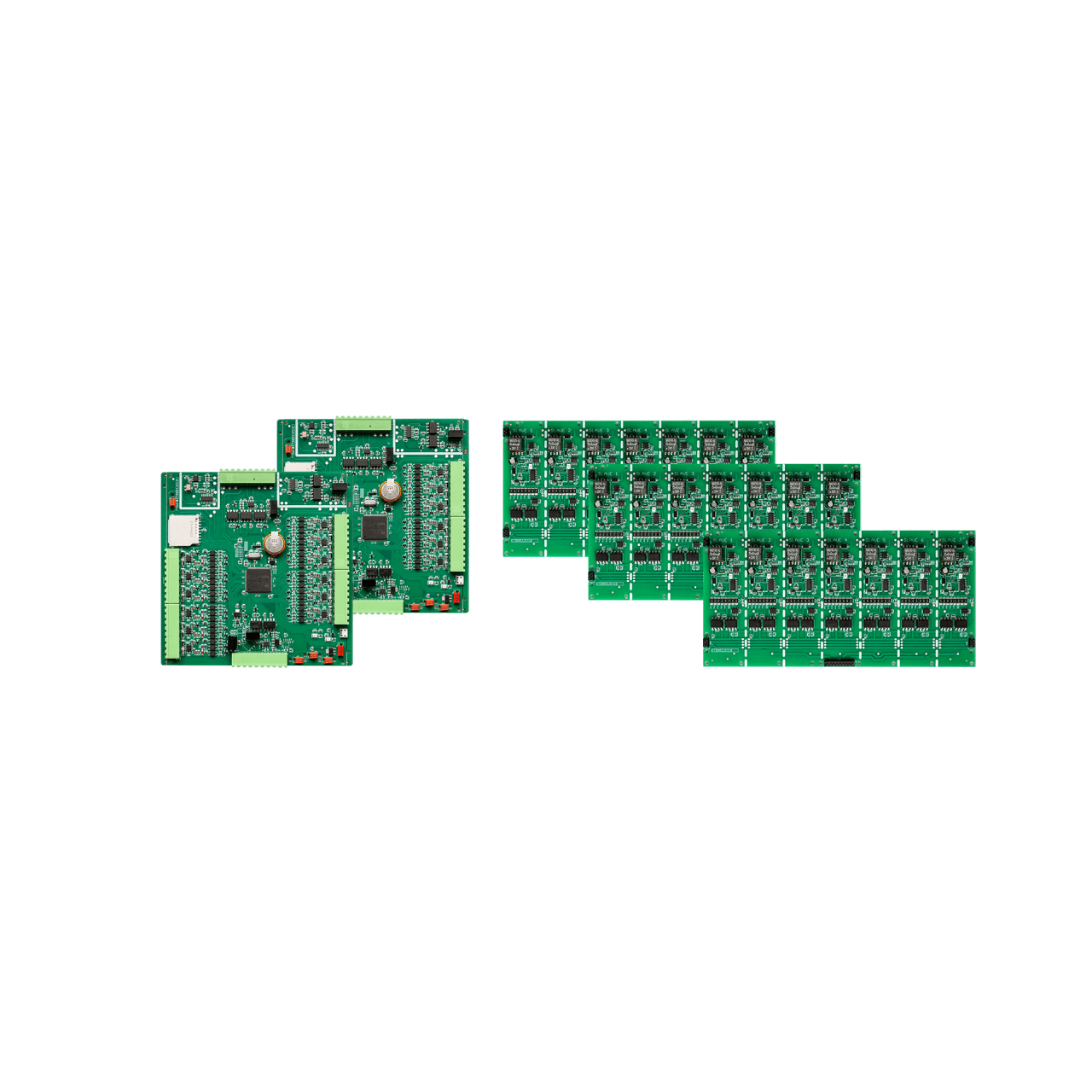

Nasz autorski system BDMS składa się z modułów master i slave.

Master to moduł zarządzający całym magazynem energii, który komunikuje się z innymi modułami za pomocą odseparowanej magistrali komunikacyjnej. Moduł master komunikuje się z dowolnym zewnętrznym systemem nadrzędnym (fleet management/ control/monitoring/SCADA systems). Zapewnia on różne interfejsy komunikacyjne, np. Modbus RTU (RS232/485), CAN itp.

Moduł slave posiada system pomiaru napięcia ogniw, temperatury oraz asystem balansowania oparty na przetwornicy DC/DC.

Poznaj moduły

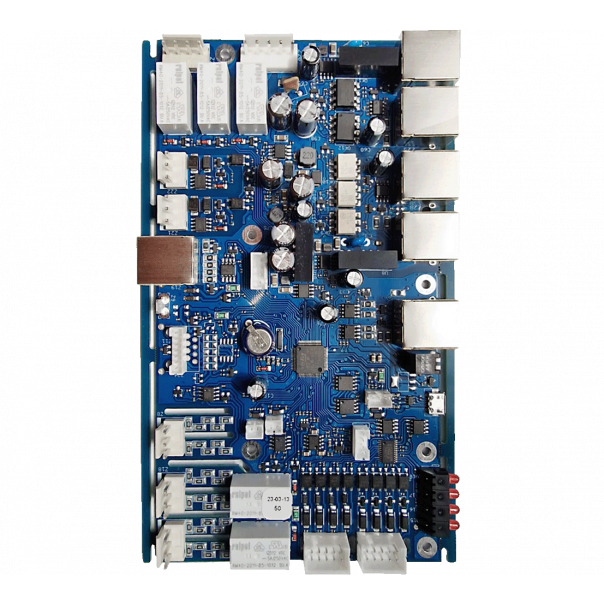

BMS - Battery Managment System - BDMS Kon-TEC - Master

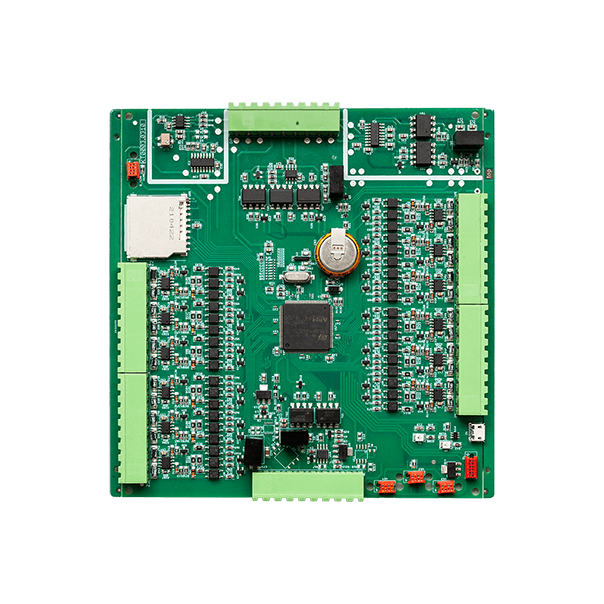

MASTER

Pomiary

Moduł Master mierzy wartość prądu płynącego przez główną szynę akumulatora oraz napięcie akumulatora oraz działa jako pośrednik między magazynem energii a światem zewnętrznym, przekazując szereg danych diagnostycznych i funkcjonalnych do systemu nadrzędnego.

Diagnostyka

Oprogramowanie diagnostyczne umożliwia odczyt parametrów pracy i informacji o aktualnym stanie naładowania lub żywotności magazynu energii.

Komunikacja

Moduł Master komunikuje się z innymi modułami za pomocą optoizolowanej magistrali komunikacyjnej i jest wyposażony w protokół modbus RTU.

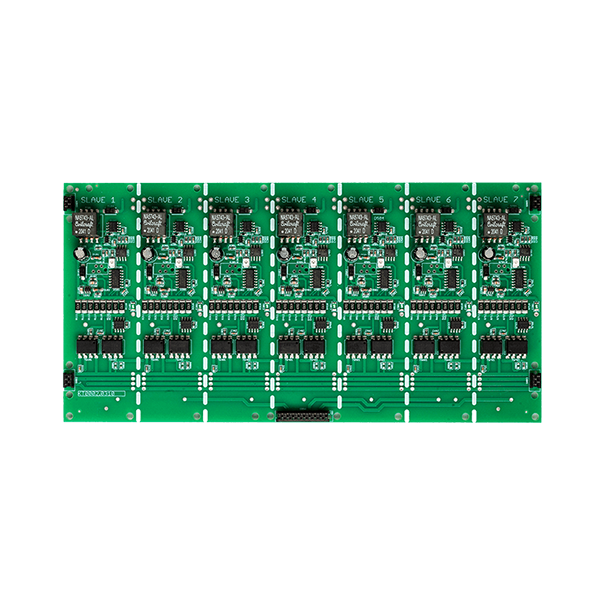

SLAVE

Slave to pojedynczy moduł zarządzający łączem, sterowany przez moduł nadrzędny, pełniący jednocześnie funkcję ochrony łącza przed awariami.

Modułowość


Użytkownik może zbudować magazyn energii odpowiadający jego potrzebom.

Bezpieczeństwo pracy

Po utracie komunikacji między modułami, moduł podrzędny może kontynuować aktywne równoważenie do ostatnio ustawionego napięcia, przejść w tryb pasywnego równoważenia lub zatrzymać równoważenie.

Skalowalność

Dzięki zastosowaniu modułów podrzędnych system może być łatwo skalowalny. Wewnętrzny interfejs komunikacyjny pozwala na zachowanie zgodności wstecznej między modułami.

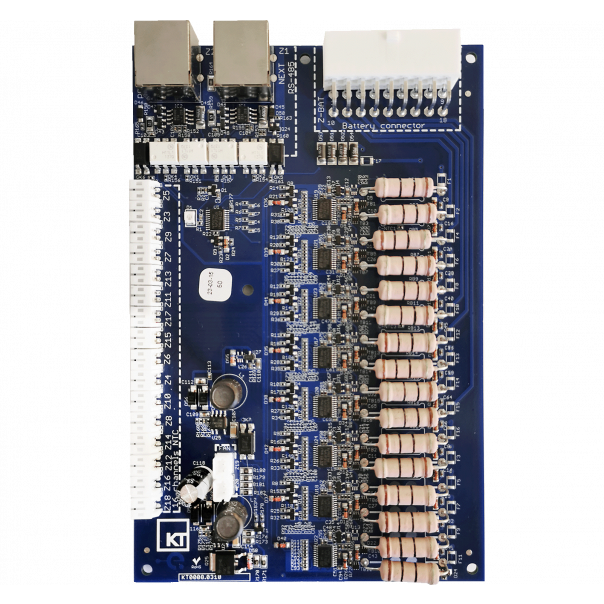

BMS - Battery Managment System - BDMS Kon-TEC - Slave
Zapytaj o więcej

DANE TECHNICZNE MODUŁU BMS

196
Maksymalna liczba ogniw
980 V
Maksymalne napięcie akumulatora
<500 mA
Prąd równoważenia
12
Konfigurowalnych kanałów We/Wy. funkcje mikrosterowników PLC
Moduły
Modularność,
łatwe dostosowanie do każdego rozmiaru baterii

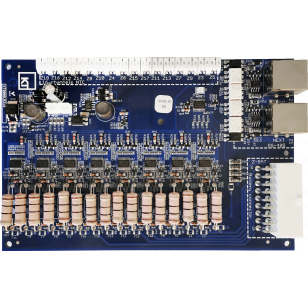

BMS - Battery Managment System - BDMS Kon-TEC - SLAVE Wersja 2
SLAVE Wersja 2

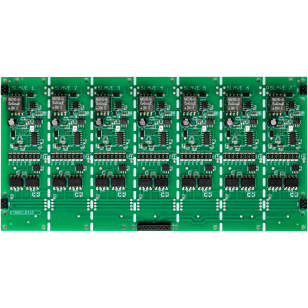

BMS - Battery Managment System - BDMS Kon-TEC - SLAVE Wersja 1
SLAVE Wersja 1

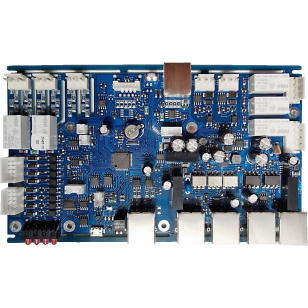

BMS - Battery Managment System - BDMS Kon-TEC - Master
MASTER
